I - Introduzione

Questa macchina CNC per il taglio del polistirolo PolyShaper è versatile e facile da usare. È completamente realizzata in Italia, progettata, prodotta e assemblata nei nostri laboratori. Se utilizzata correttamente, garantirà un utilizzo duraturo nel tempo.

Avvertenza

Leggere attentamente le istruzioni prima di utilizzare la macchina PolyShaper. Prestare particolare attenzione alle parti evidenziate con “Attenzione!” e “Avvertenza”.

Rispetto per l’ambiente

Non smaltire questa macchina insieme ai rifiuti domestici! I residui di apparecchiature elettriche devono essere smaltiti separatamente dai rifiuti domestici e sottoposti a riciclo ecologico. Si prega di contattare le autorità locali per informazioni sul centro di raccolta più vicino.
Macchina, accessori e imballaggi devono essere destinati al riutilizzo ecologico per il recupero delle materie prime.

Simboli

L’etichetta sulla macchina contiene alcuni simboli che forniscono informazioni importanti sul prodotto o istruzioni sul suo utilizzo.

Prodotto conforme alle attuali normative europee sulla sicurezza

Non smaltire nei rifiuti domestici

La macchina è dotata di antenna Wi-Fi integrata per la connessione wireless

II - Technical data

III - Avvertenze generali di sicurezza per la macchina CNC per il taglio del polistirolo

ATTENZIONE

Leggere attentamente tutte le istruzioni per l’uso e la sicurezza. Il mancato rispetto delle istruzioni può causare scosse elettriche, incendi, ustioni e/o gravi danni a persone e cose. Conservare con cura queste istruzioni.

1) AREA DI LAVORO

● Mantenere l’area di lavoro pulita e ben illuminata. Ambienti bui e disordinati aumentano il rischio di incidenti.

● Non utilizzare la macchina in presenza di liquidi, gas o polveri infiammabili. Scintille ed elementi incandescenti potrebbero provocare incendi.

● Tenere lontani bambini e terzi durante l’utilizzo della macchina.

2) SICUREZZA ELETTRICA

● La spina della macchina deve essere compatibile con la presa utilizzata. Non modificare la spina né usare adattatori con utensili dotati di messa a terra.

● Evitare il contatto del corpo con superfici messe a terra come tubi, termosifoni, forni e frigoriferi.

● Non esporre la macchina a pioggia o umidità. L’ingresso d’acqua aumenta il rischio di scosse elettriche.

● Non usare il cavo per scopi impropri: non tirare o trasportare la macchina con il cavo, né staccare la spina tirandolo. Tenere il cavo lontano da fonti di calore, olio e parti taglienti.

● Se si usa la macchina all’aperto, utilizzare una prolunga adatta per esterni.

● Se è strettamente necessario operare in ambienti umidi, usare una presa protetta da interruttore differenziale (salvavita).

3) SICUREZZA PERSONALE

● L’uso di macchine CNC richiede attenzione e prudenza. Non utilizzare la macchina se si è stanchi o sotto l’effetto di droghe, alcol o farmaci.

● Indossare abbigliamento e dispositivi di protezione: occhiali da lavoro, maschere filtranti e guanti protettivi.

● Evitare accensioni accidentali. Assicurarsi che l’interruttore sia su “O” (spento) prima di inserire la spina.

● Non utilizzare la macchina in posizioni instabili. Mantenere sempre l’equilibrio e i piedi ben saldi a terra.

● Indossare abiti adeguati. Non indossare indumenti larghi o gioielli. Tenere capelli, vestiti e guanti lontani dalle parti in movimento.

4) USO E MANUTENZIONE DELLA MACCHINA

● Usare la macchina più adatta al tipo di lavoro. La macchina giusta migliora qualità e sicurezza.

● Non usare la macchina se non è possibile accenderla o spegnerla con l’interruttore. Riparare eventuali guasti prima dell’uso.

● Scollegare la macchina dalla corrente prima di eseguire regolazioni, sostituire accessori o riporla.

● Conservare la macchina fuori dalla portata dei bambini e non permetterne l’uso a persone inesperte.

● Far controllare periodicamente la macchina. Verificare l’allineamento e l’assenza di anomalie o rotture.

● Mantenere puliti i fili caldi da taglio per garantire maggiore precisione e controllo.

● Utilizzare macchina, accessori e utensili come indicato nel manuale, considerando il contesto di lavoro e l’attività da svolgere.

● Far riparare la macchina solo da personale qualificato e con ricambi originali.

Regole di sicurezza aggiuntive per dispositivi di taglio a filo caldo

Dopo circa 2-4 secondi dall'accensione tramite software, il filo di taglio raggiunge circa 200°C. Una volta spento, impiega circa 4 secondi per raffreddarsi completamente.

Durante questa “FASE DI TAGLIO ATTIVA”, che va dall'accensione al completo raffreddamento, non toccare assolutamente il filo. Pericolo di ustioni!

Prestare attenzione anche alle molle che tengono il filo in tensione: restano calde per circa 15-20 secondi dopo la fine della “FASE DI TAGLIO ATTIVA”.

● Non utilizzare la macchina per scopi diversi da quelli previsti da queste istruzioni. L’uso improprio è responsabilità dell’utente.

● Il produttore non è responsabile per modifiche apportate dall’utente o per eventuali danni da esse derivanti.

● In ambienti polverosi, mantenere pulite le guide di scorrimento.

ATTENZIONE

Non appoggiare pesi sulle guide di scorrimento di precisione per evitare deformazioni o rotture.

IV – Componenti della macchina

Prima di utilizzare la macchina è necessario conoscerne le particolarità e le avvertenze di sicurezza.
Utilizzare la macchina solo per gli scopi indicati in queste istruzioni.
L’uso per qualsiasi altro scopo è severamente vietato.
La numerazione dei componenti elencati di seguito fa riferimento all’illustrazione della macchina nella figura 1.

• 1. Interruttore di accensione
• 2. Porta USB di tipo B
• 3. Presa di alimentazione
• 4. Box elettronico
• 5. Alimentatore AC/DC
• 6. Cavo USB (1mt)
• 7. Cursore sull’asse X
• 8. Cursore sugli assi Y
• 9. Struttura verticale mobile
• 10. Piano di appoggio per pannelli di polistirolo
• 11. Filo caldo
• 12. Molla di tensione per il filo caldo
• 13. Alimentazione del filo caldo

V - Software

Download del software

Per utilizzare correttamente la macchina, scaricare il software necessario dalla sezione Risorse del sito polyshaper.eu al seguente link: https://www.polyshaper.eu/risorse
Seguire le istruzioni presenti nella pagina, installando prima Inkscape e successivamente ShaCo.

Installazione del software

Sono disponibili delle video guide passo-passo che spiegano come installare il software necessario per utilizzare le nostre macchine:

• Guida all’installazione del software su Windows - https://youtu.be/Kd4kMj4btRo
• Guida all’installazione del software su MacOs - https://youtu.be/aSmzw6CBiHQ

Come effettuare il primo taglio

Il video tutorial “START - Come effettuare il primo taglio” è disponibile al seguente link: https://youtu.be/fT_aIyn2R_4

Ulteriori informazioni

Ulteriori informazioni operative e tante idee creative sono disponibili sul canale ufficiale PolyShaper su YouTube al seguente link: https://www.youtube.com/polyshaper

VI - Descrizione del funzionamento

Leggere attentamente tutte le avvertenze di pericolo e le istruzioni per l’uso. Il mancato rispetto delle avvertenze e delle istruzioni può causare ustioni, incendi e/o gravi incidenti.

Avvertenza:

L’utilizzo della macchina con strumenti non espressamente indicati può comportare rischi di incidenti! Solo l’utente è responsabile di eventuali danni derivanti da un uso improprio.

Prima dell'uso

Disimballare la macchina e assemblarla in base allo stato di consegna (assemblata, parzialmente assemblata, smontata), quindi collegarla a una presa da 100/230 V.

Avvertenza:

Prima di effettuare qualsiasi intervento sulla macchina, e in caso di interruzione di corrente, spegnere la macchina e scollegare la spina dalla presa.

Attenzione

Per un corretto utilizzo della macchina, leggere attentamente le specifiche e le indicazioni contenute in questo manuale e nei documenti forniti con la macchina.

Come posizionare i pannelli

Posizionare i pannelli da tagliare sul profilo orizzontale del piano di appoggio, tenendo presente che il processo di taglio può essere seguito secondo il tracciato/disegno osservando la macchina dal lato frontale lungo (ovvero con il box elettronico visibile sulla sinistra come mostrato in figura).

Per bloccare i pannelli in posizione, utilizzare i fermi in dotazione con la macchina.
Per un corretto utilizzo dei fermi, seguire le istruzioni al link: https://youtu.be/0F0fz6DXPm0

VII - Manutenzione

Avvertenza:

Assicurarsi che la macchina sia spenta e scollegata dalla presa di corrente prima di effettuare qualsiasi controllo di manutenzione.

Non utilizzare alcol, benzina o altri solventi. Si sconsiglia l’uso di detergenti aggressivi.

Evitare il contatto della macchina con l’acqua.

Controlli periodici generali

Verificare regolarmente che tutti i componenti della macchina siano in ordine, in particolare che le guide di scorrimento funzionino perfettamente e che le molle siano nella corretta tensione operativa e non siano attorcigliate.

NOTA: a macchina spenta, la corretta tensione meccanica del filo di taglio si ha quando la lunghezza delle molle, collegate alle estremità e misurata dalla prima all’ultima spira, è di circa 15 mm. Durante la fase attiva di taglio e quindi con il filo caldo, l’allungamento delle molle sarà minore, ma sufficiente a garantire una forza tale da mantenere il filo nella corretta tensione di taglio. Le molle, a causa delle variazioni termiche subite, potrebbero deformarsi e perdere elasticità; se durante la fase attiva (filo caldo) le molle non risultano abbastanza tese e il filo appare lento, sostituirle. Per sostituire le molle e il filo di taglio, consultare il video dedicato sul canale ufficiale PolyShaper al seguente link: https://youtu.be/fZ1BgmPLoms

Pulizia

Per garantire un lavoro corretto e sicuro, mantenere sempre la macchina pulita. Controllare regolarmente che polvere o altri corpi estranei non si siano accumulati nelle guide, nei pulsanti, nelle prese e negli attacchi. Utilizzare un pennello morbido o aria compressa per rimuovere i depositi di polvere. Indossare occhiali protettivi durante la pulizia. Per pulire la macchina, utilizzare un panno leggermente umido. È possibile usare detergenti delicati.

VIII - Garanzia

Termini di garanzia

Tutti i nostri prodotti sono coperti da garanzia. Poiché la sede della nostra azienda si trova a L’Aquila, in Italia, stato membro dell’Unione Europea, si applicano le leggi europee e italiane.
Il nostro supporto tecnico è sempre disponibile per offrire assistenza in qualsiasi circostanza, anche se il problema non è coperto da garanzia. È possibile contattarci all’indirizzo info@polyshaper.eu o tramite la chat online (accessibile sia dal sito web che dallo shop tramite l’apposito pulsante).

Durata della garanzia

Periodi di garanzia per i paesi UE e per il resto del mondo:
● 2 anni di garanzia per clienti provenienti da UE, Liechtenstein, Svizzera, Norvegia e Islanda;
● 1 anno di garanzia per aziende con sede nell’UE;
● 1 anno di garanzia per il resto del mondo (qualsiasi paese non elencato sopra).

Decadenza della garanzia

La garanzia decade in caso di:
● danni causati da manutenzione scorretta o uso improprio della macchina;
● danni causati da mancata manutenzione;
● utilizzo della macchina in condizioni non idonee (temperatura, polverosità, ecc.);
● aggiornamenti o componenti aggiuntivi non ufficialmente supportati o rilasciati da GIPAT srl;
● modifiche non autorizzate alla macchina o ai suoi componenti;
● utilizzo di ricambi non originali.

Si precisa che la garanzia non copre l’usura naturale e prevista derivante dall’utilizzo della macchina secondo le modalità corrette.
Qualsiasi richiesta di garanzia deve essere inoltrata tramite i nostri canali ufficiali di supporto (chat o e-mail).
Nel caso in cui il prodotto sia stato acquistato tramite un rivenditore, l’assistenza tecnica avverrà comunque tramite i canali ufficiali.

Documentazione necessaria e modalità di richiesta

Per usufruire della garanzia è necessario fornire la seguente documentazione all’indirizzo email info@polyshaper.eu:
● prova d’acquisto del prodotto (fattura o scontrino) e numero di serie del prodotto (presente sull’etichetta della macchina);
● una breve descrizione del problema accompagnata da prove visive chiare (foto e/o video);
● la macchina deve essere restituita correttamente al rivenditore, nel suo imballaggio originale.

Le spese di spedizione per la restituzione del prodotto all’azienda sono a carico del cliente.

Ulteriori informazioni

I termini della “Garanzia Limitata sulle Parti Soggette a Usura” e ulteriori informazioni sono disponibili nella sezione Garanzia del sito polyshaper.eu/shop al seguente link: https://www.polyshaper.eu/garanzia

L’azienda produttrice si riserva il diritto di apportare modifiche tecniche senza preavviso.
Le specifiche tecniche possono variare da paese a paese.

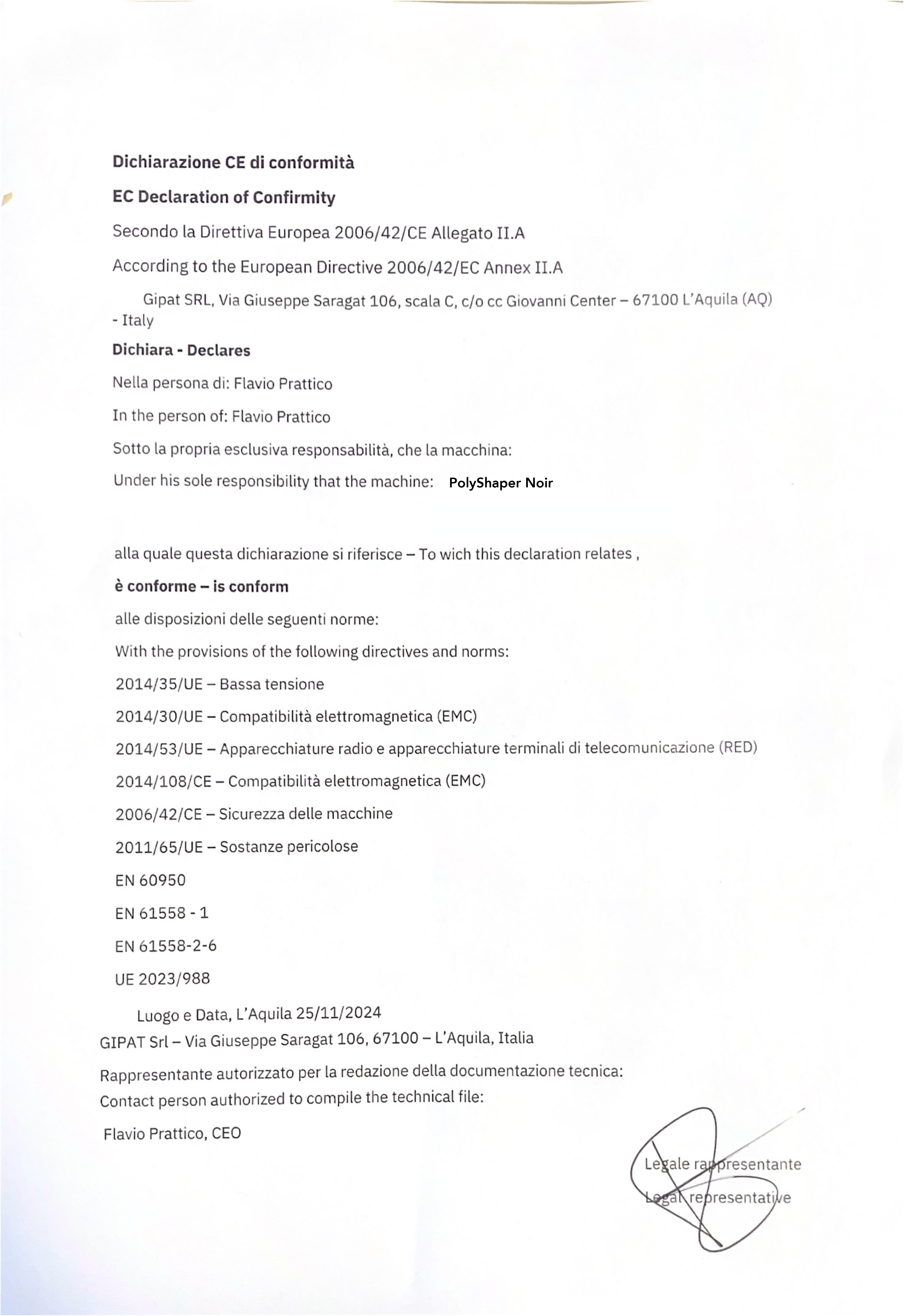

IX - Dichiarazione di Conformità

Documento di conformità CE
